目前关于钢制电缆桥架厚度标准,主要有两个一个是中华人民共和国机械行业标准《JBT10216-2013电控配电用电缆桥架》,另一个是中国工程建设协会标准《钢制电缆桥架工程技术规程 T/CECS 31-2017》,两个标准中均对钢制电缆桥架的板材厚度做出来规定,下面分别介绍两个标准的详细参数:

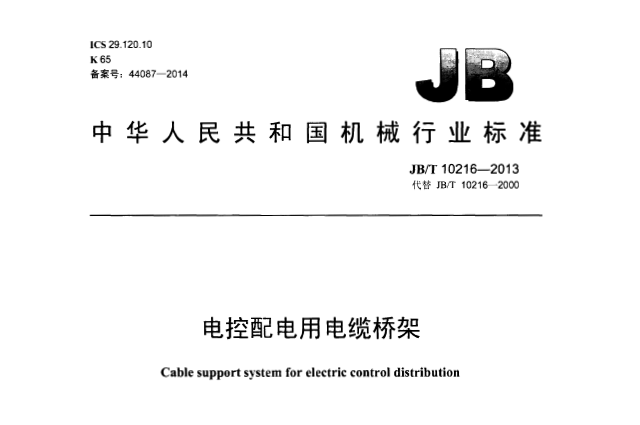

一、中华人民共和国机械行业标准《JBT10216-2013电控配电用电缆桥架》的钢制电缆桥架的板材厚度规范如下:
当钢制桥架宽度W小于或等于150mm时,钢制桥架的厚度需达到1.0mm;
当钢制桥架的宽度W大于150mm小于或等于300mm时,钢制桥架的厚度需达到1.2mm;
当钢制桥架的宽度W大于300mm小于或等于500mm时,钢制桥架的厚度需达到1.5mm;
当钢制桥架的宽度W大于500mm小于或等于800mm时,钢制桥架的厚度需达到2.0mm;
当钢制桥架宽度W大于800mm时,钢制桥架厚度需达到2.2mm。

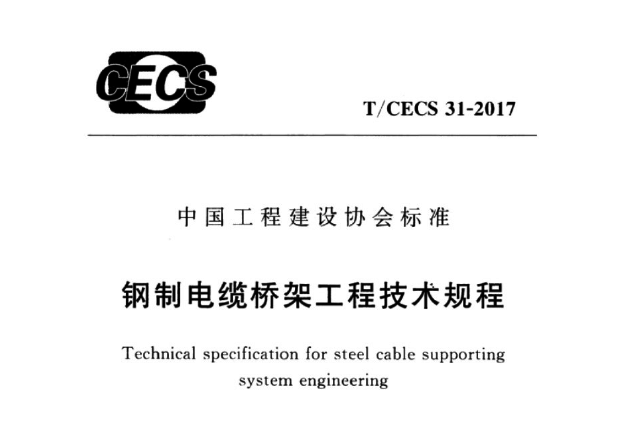

二、中国工程建设协会标准《钢制电缆桥架工程技术规程 T/CECS 31-2017》的钢制电缆桥架的厚度规范如下:
当钢制架宽度W小于或等于300mm时,钢制大跨距桥架的厚度需达到1.2mm;
当钢制桥架的宽度W大于300mm小于或等于500mm时,钢制大跨距桥架的厚度需达到2.0mm;
当钢制桥架的宽度W大与500mm小于或等于800mm时,钢制大跨距桥架的厚度需达到3.0mm;
当钢制桥架的宽度W为800mm、1000nn时,钢制大跨距桥架厚度需达到—mm。
备注:以上内容中链接的电子版文件来自网络搜索(百度),仅用知识学习分享,如有侵权请联系删除。
